Instrumentación
La construcción e instalación de modelos y maquetas en el túnel de viento es sólo el primer paso de una investigación aerodinámica. La correcta instrumentación resulta fundamental para obtener del ensayo todos los datos que se requieren durante el estudio. En el SIA contamos con una serie de instrumental que ponemos a su disposición para sus ensayos, así como nuestra experiencia para asesorarle en qué solución de medida puede ser la que más se adecúa a las características de su problema particular.
Sistema de control y red interna
Nuestro túnel de viento cuenta con un sistema de control integrado y una red LAN aislada de instrumentación, de manera que se pueden automatizar rutinas de ensayo e integrar nuevos instrumentos en el sistema de control y adquisición de datos. Consúltenos para traer sus propios sensores y obtener mediciones adicionales sincronizadas con con los datos del túnel de viento y nuestros propios sensores.
Presión
Disponemos de diferentes instrumentos de medida de presión enfocados a diversas aplicaciones:
Escáner de presión estática
Contamos con un escáner de presión miniaturizado Chell MicroDAQ3 de 64 canales, que puede situarse tanto externamente como internamente al modelo.

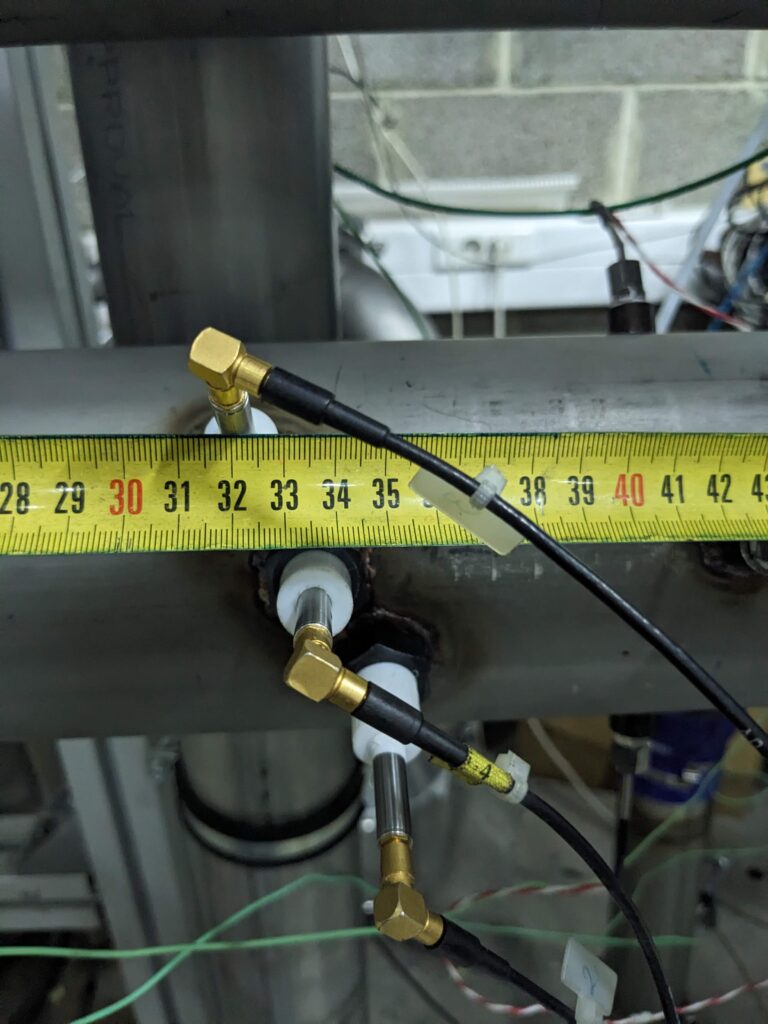

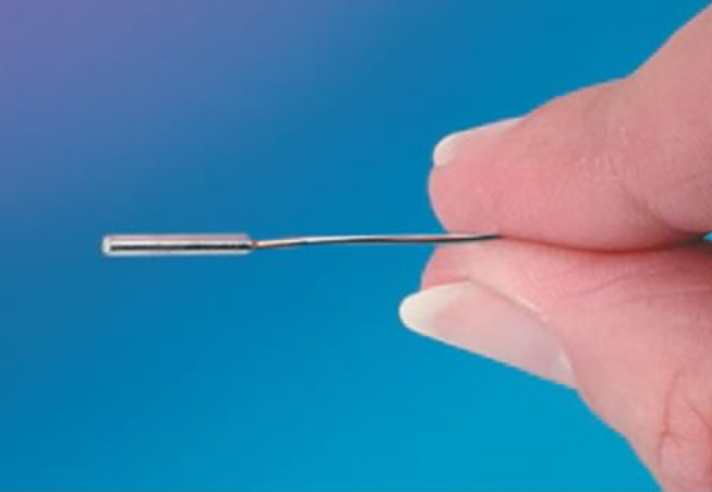

Minisensores dinámicos
Contamos con 5 sensores de presión miniaturizados Kulite LQ-47 para medidas de presión dinámica incluso en lugares de difícil acceso dentro de los modelos.

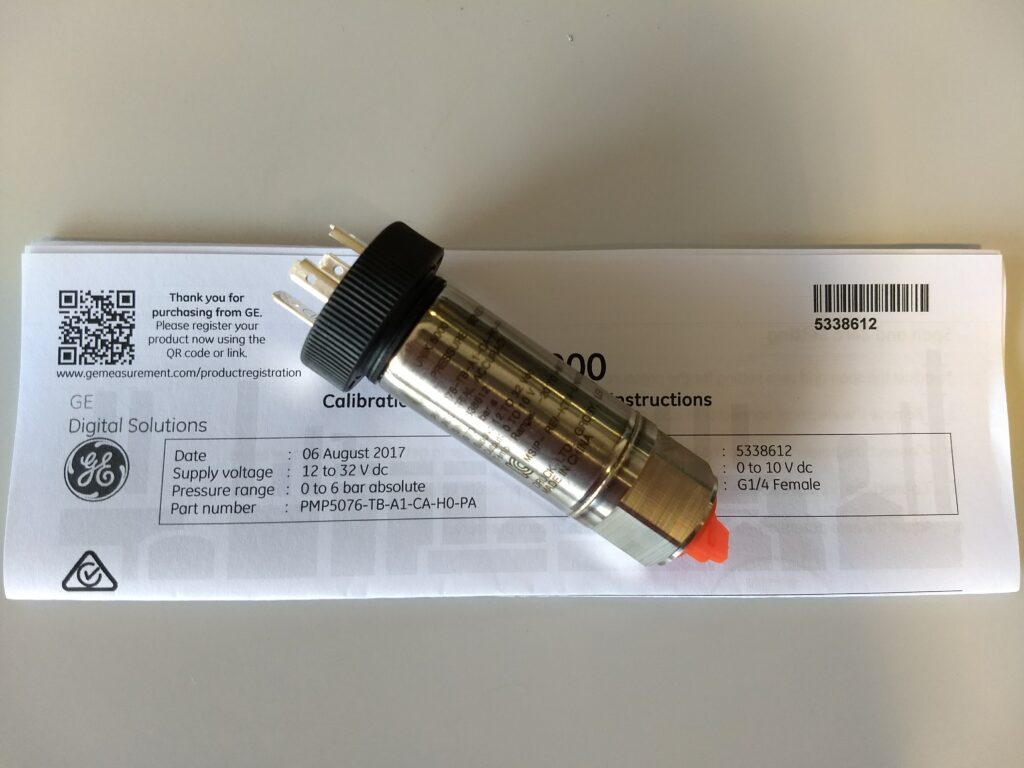

Sensores piezoresistivos
Disponemos de una serie de sensores piezorresistivos con diversas opciones de escala, resolución dinámica, medida relativa, absoluta, barométrica…

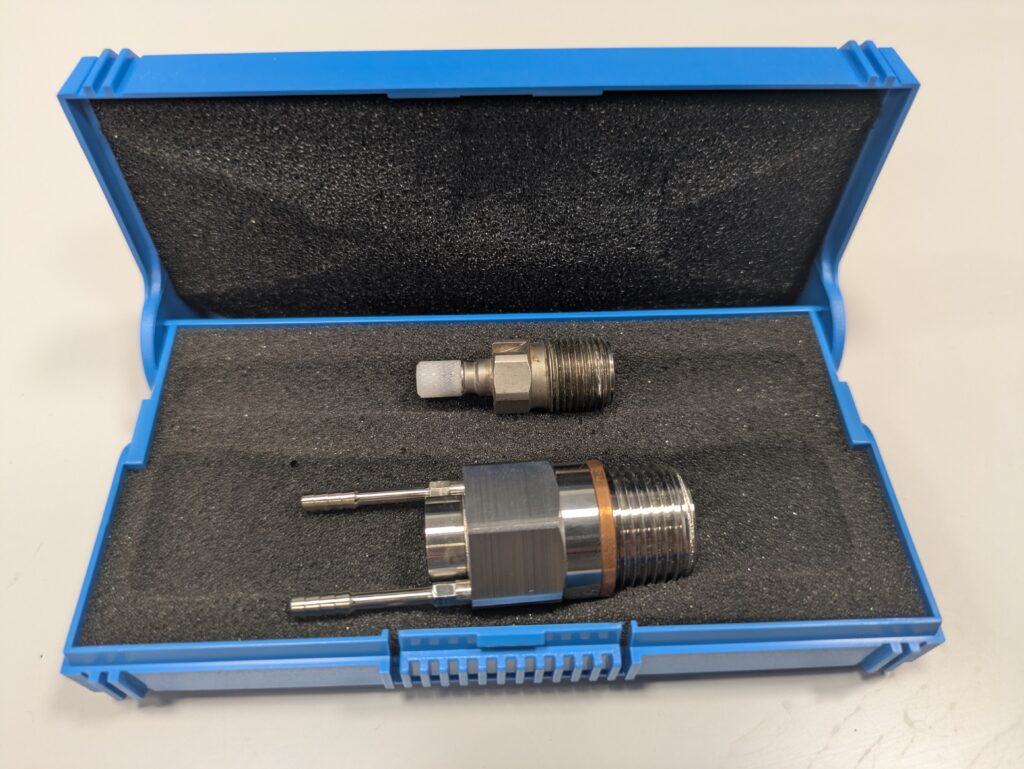

Sensores piezoeléctricos
Cuando se desea una alta respuesta dinámica, disponemos de sensores piezoeléctricos capaces de superar los 10 kHz de frecuencia de medida.
Velocidad
El SIA cuenta con diferentes técnicas de medida de velocidad tanto mediante sistemas intrusivos como ópticos:
Sondas
Ponemos a su disposición una variedad de sondas Pitot y Kiel de distintos tamaños, incluidas con capacidad de medición de temperatura integrada.

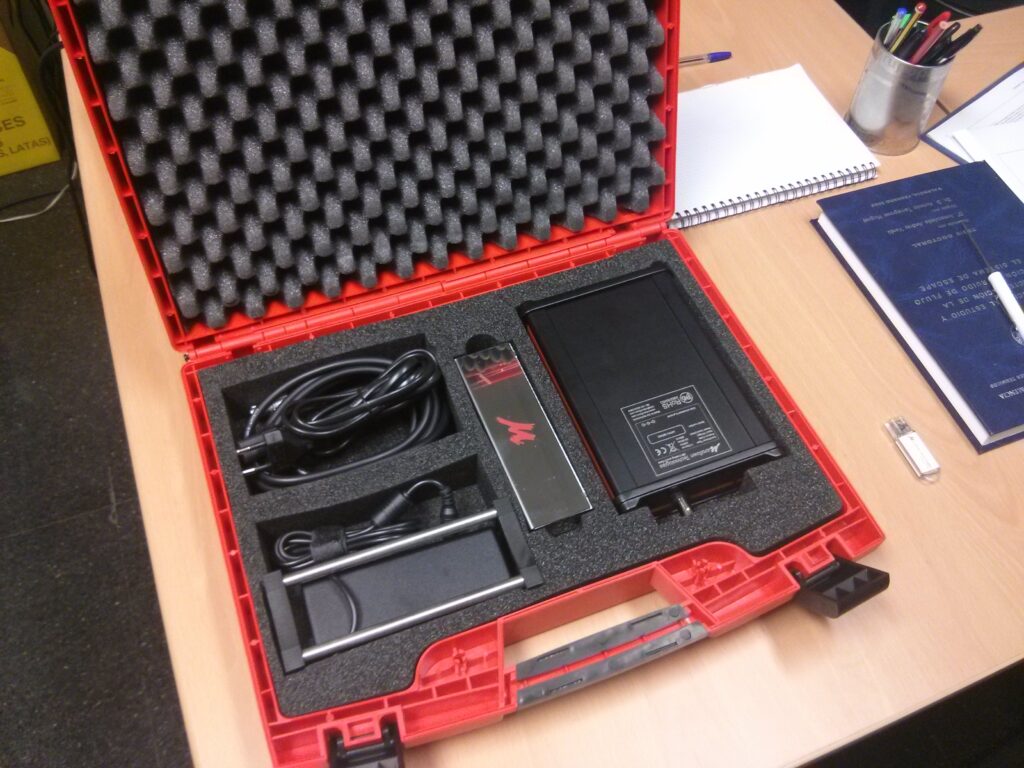

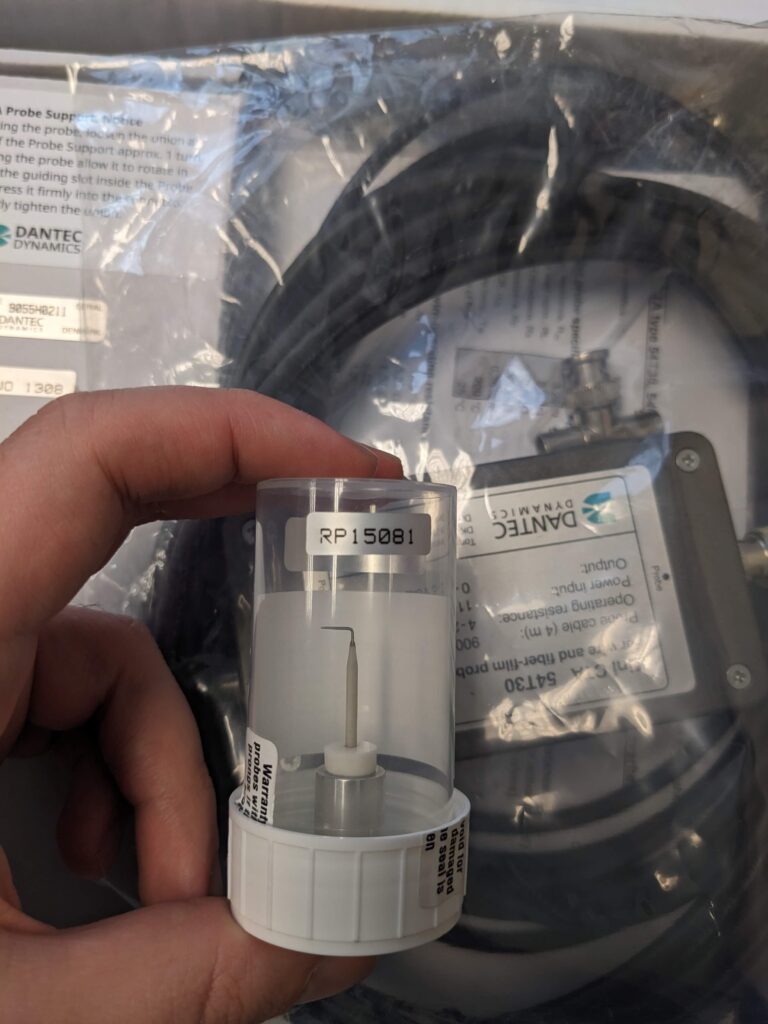

CTA
Disponemos de sondas de anemometría de hilo caliente de un componente, tanto rectas como a 90º respecto al flujo incidente.

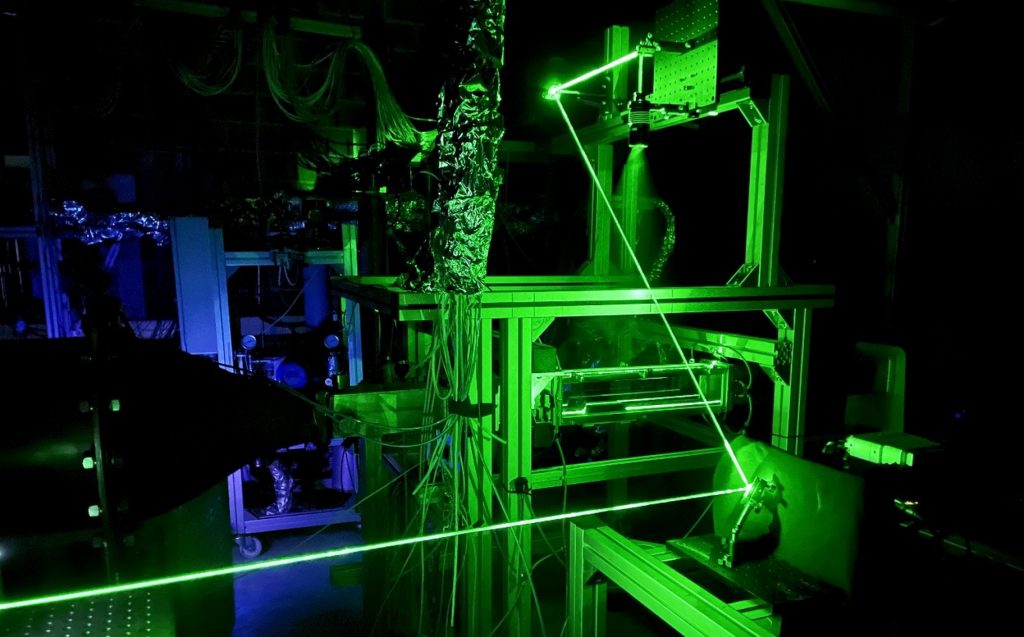

PIV 2D
A fin de realizar medidas de campo de velocidad, disponemos de un sistema PIV 2D, además de un sistema de siembra.
LDA
Si necesita medidas de velocidad en dos componentes sin intrusión en el flujo, disponemos de un sistema LDA con traverse integrado.
Tufts
Un clásico intemporal para caracterizar desprendimientos, los tufts son útiles combinados con nuestro sistema de vídeo y/o cámaras rápidas.
Fuerzas, momentos y desplazamientos
Disponemos de diferente instrumental para la medida de fuerzas, momentos y desplazamientos de los modelos y maquetas

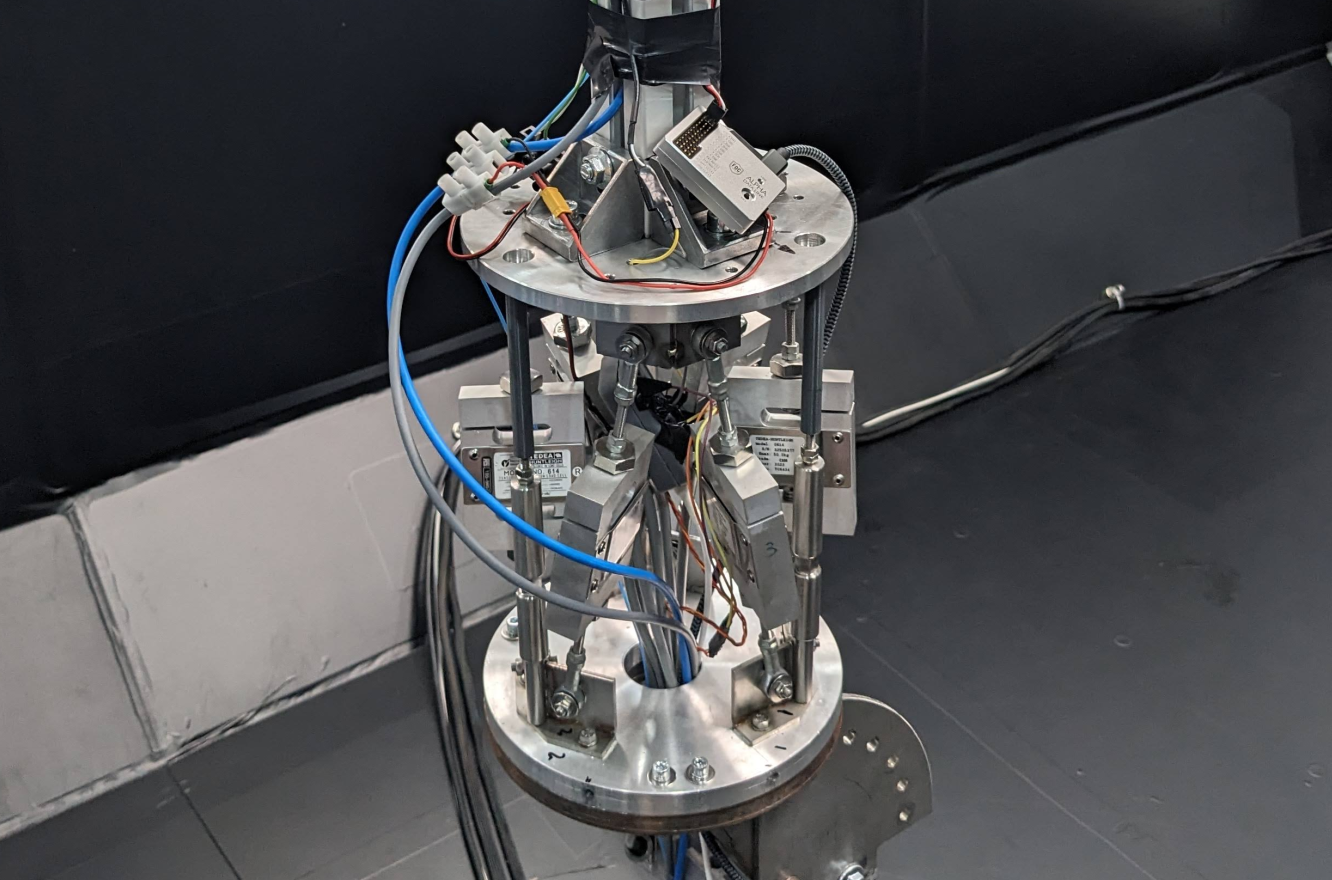

Balanzas de 6 ejes
En el SIA diseñamos y fabricamos nuestras propias balanzas de 6 ejes (3 fuerzas + 3 momentos). Disponemos de diferentes opciones listas para medir, pero también podemos fabricar una a medida para los rangos de su experimento.

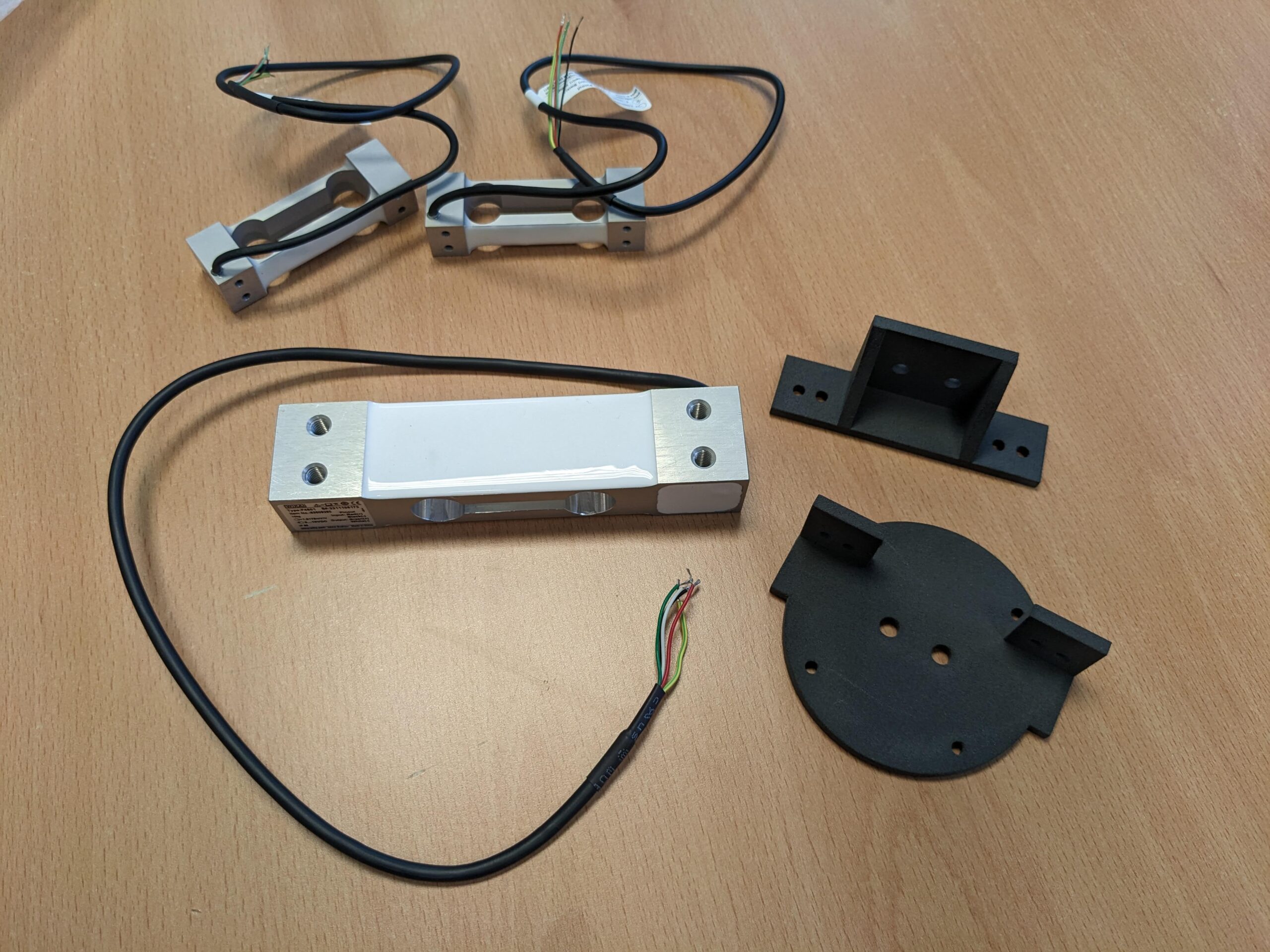

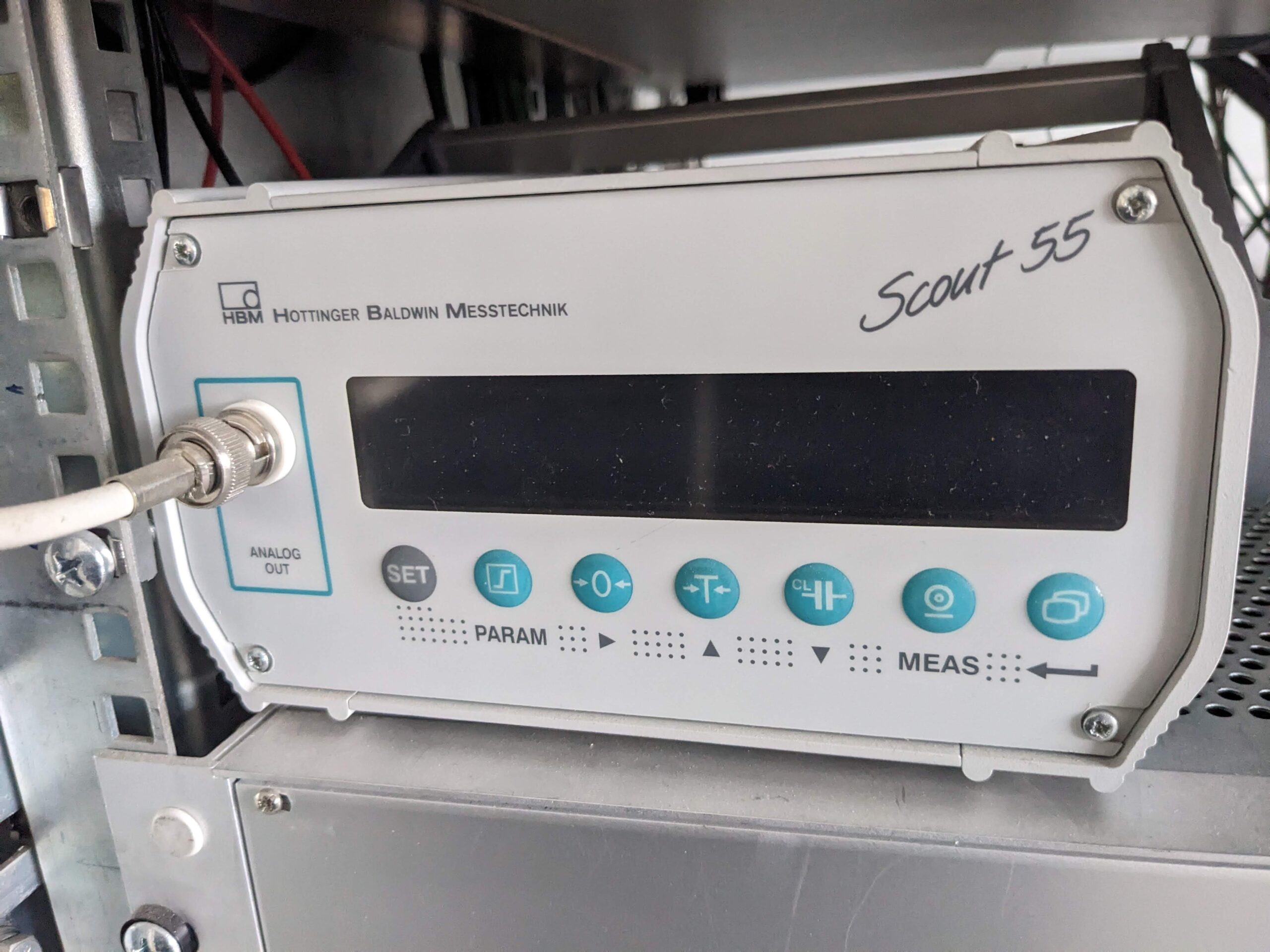

Células de carga
Disponemos de diferentes modelos de células de carga uniaxiales listas para medir fuerzas en sus modelos, así como de sistemas de adquisición de puente completo con alta resolución temporal.
Sensores de desplazamiento
En caso de que se desee medir el desplazamiento o la deformación de los modelos en condiciones de flujo, el SIA cuenta con sensores inductivos de desplazamiento de alta precisión.

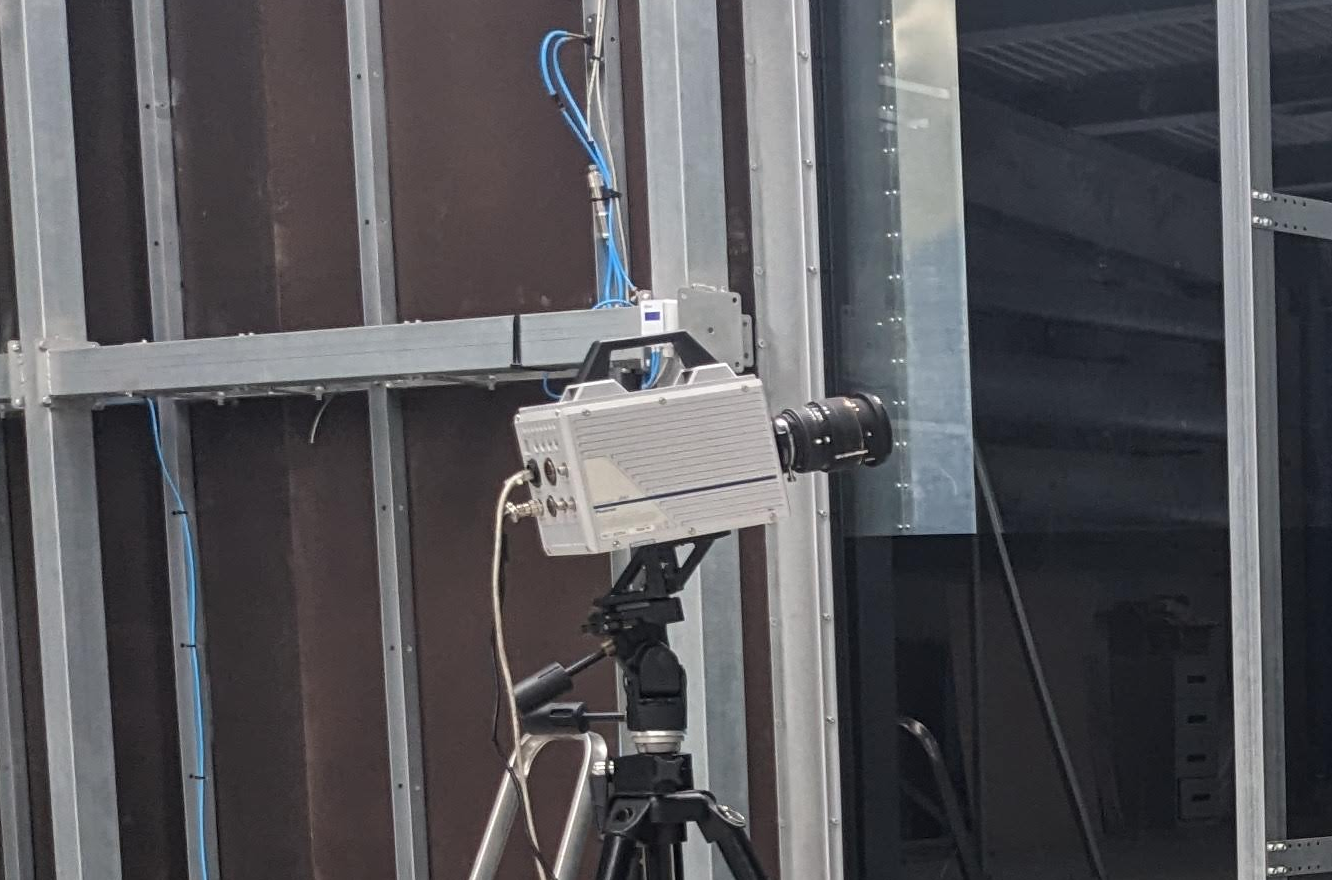

Cámaras rápidas
Disponemos de distintas cámaras rápidas Photron y Phantom de tipo monocromático, con velocidades de hasta 20.000 fps sin iluminación adicional, según el modelo, y opciones de velocidades mayores añadiendo iluminación al modelo.
Vibración
La medida de vibraciones resulta fundamental en muchos tipos de estudios aerodinámicos, para lo que ponemos a su disposición el siguiente equipamiento:

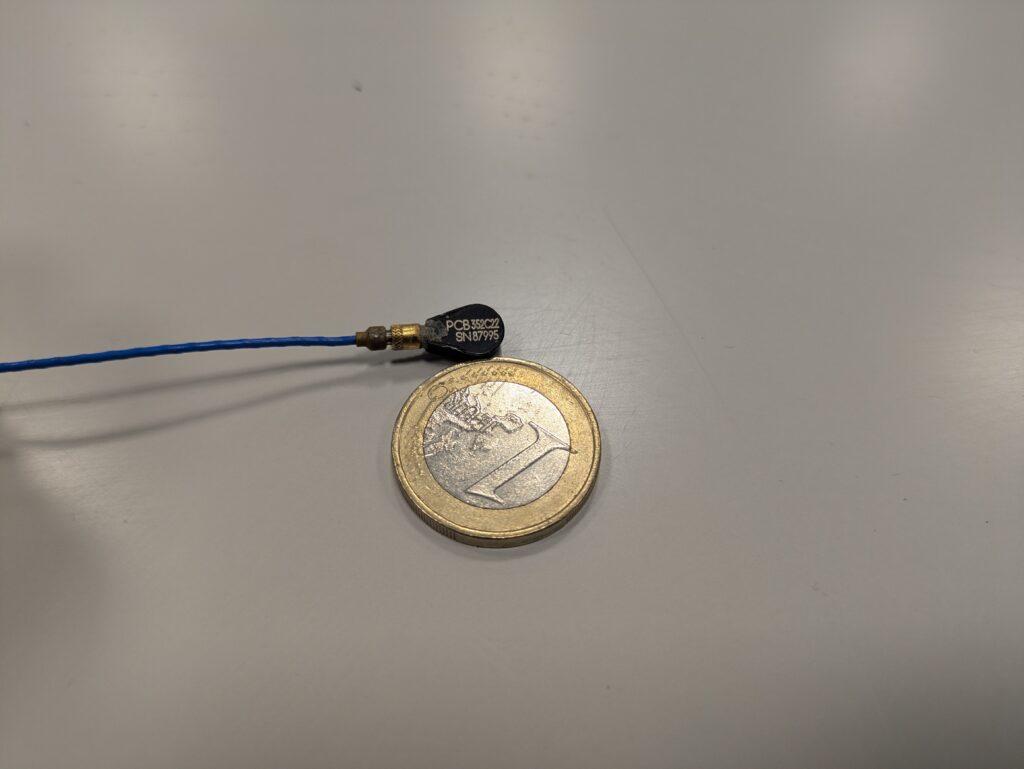

Acelerómetros uniaxiales
El SIA cuenta con acelerómetros uniaxiales ICP miniaturizados de la marca PCB para medidas puntuales de vibración cuando los modelos se someten al flujo.

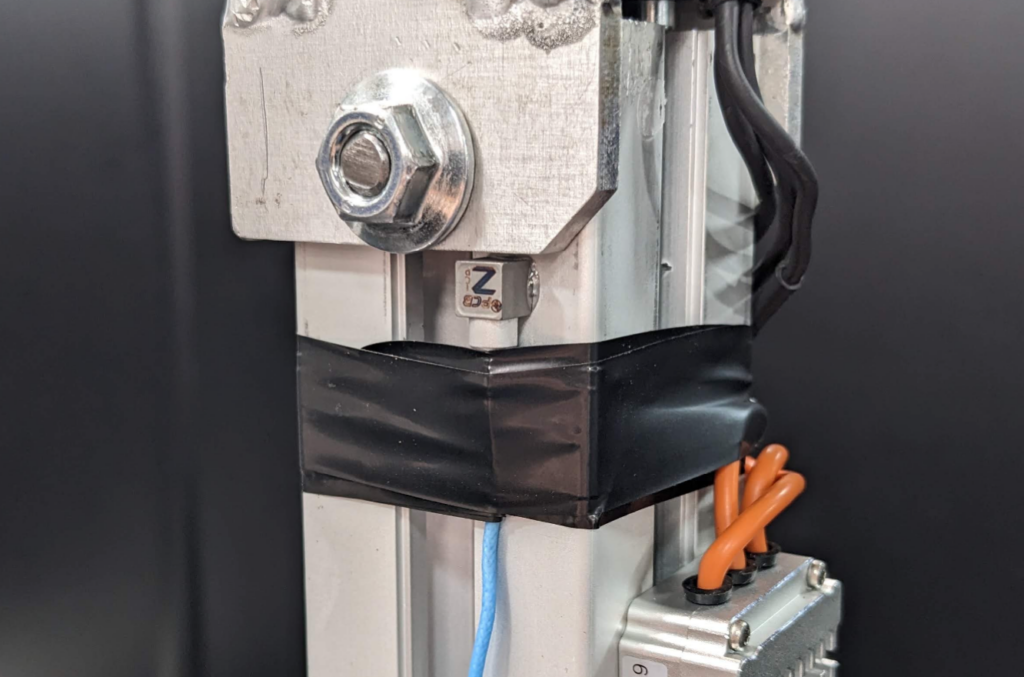

Acelerómetros triaxiales
Se dispone también de acelerómetros PCB para medidas de vibración en tres ejes. Este modelo también es miniaturizado, con lo que no añade excesivo peso al modelo.
Vibrómetro láser de barrido
Para múltiples medidas sin contacto, o incluso medidas de modos de vibración, disponemos de un vibrómetro láser-Doppler de barrido modelo PSV-500 de la compañía Polytec.
Temperatura
En ocasiones es importante caracterizar la temperatura del modelo, especialmente para evaluar el funcionamiento de sistemas de refrigeración por soplado, tales como disipadores y aletas. Para ello contamos con diversas opciones:

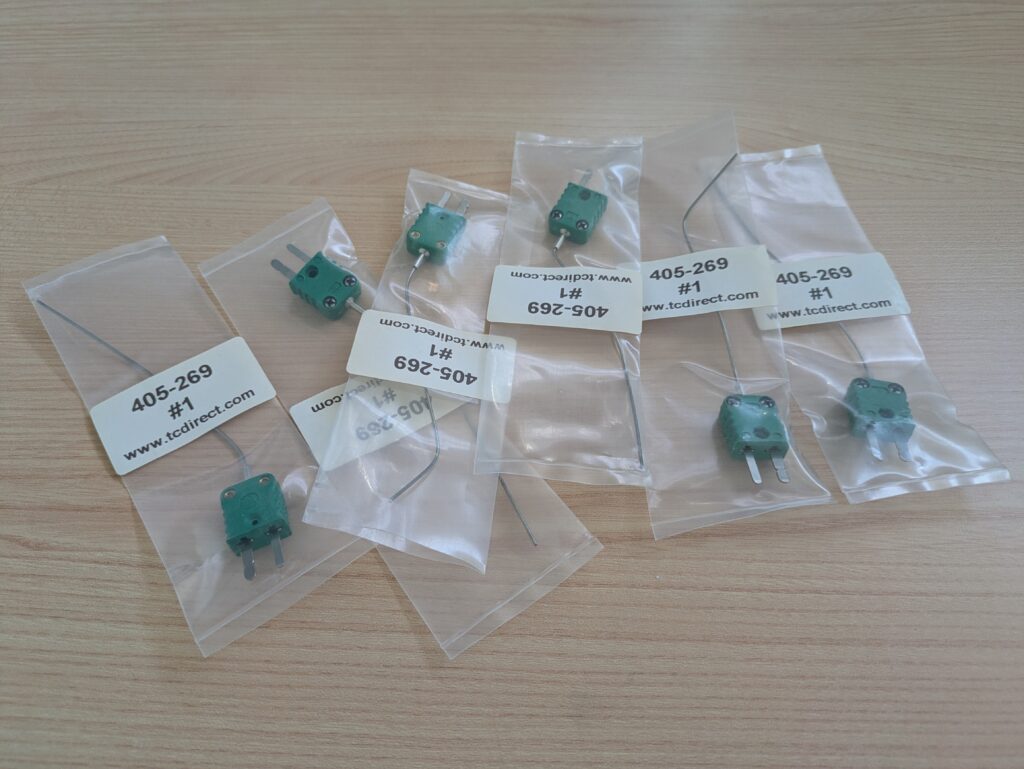

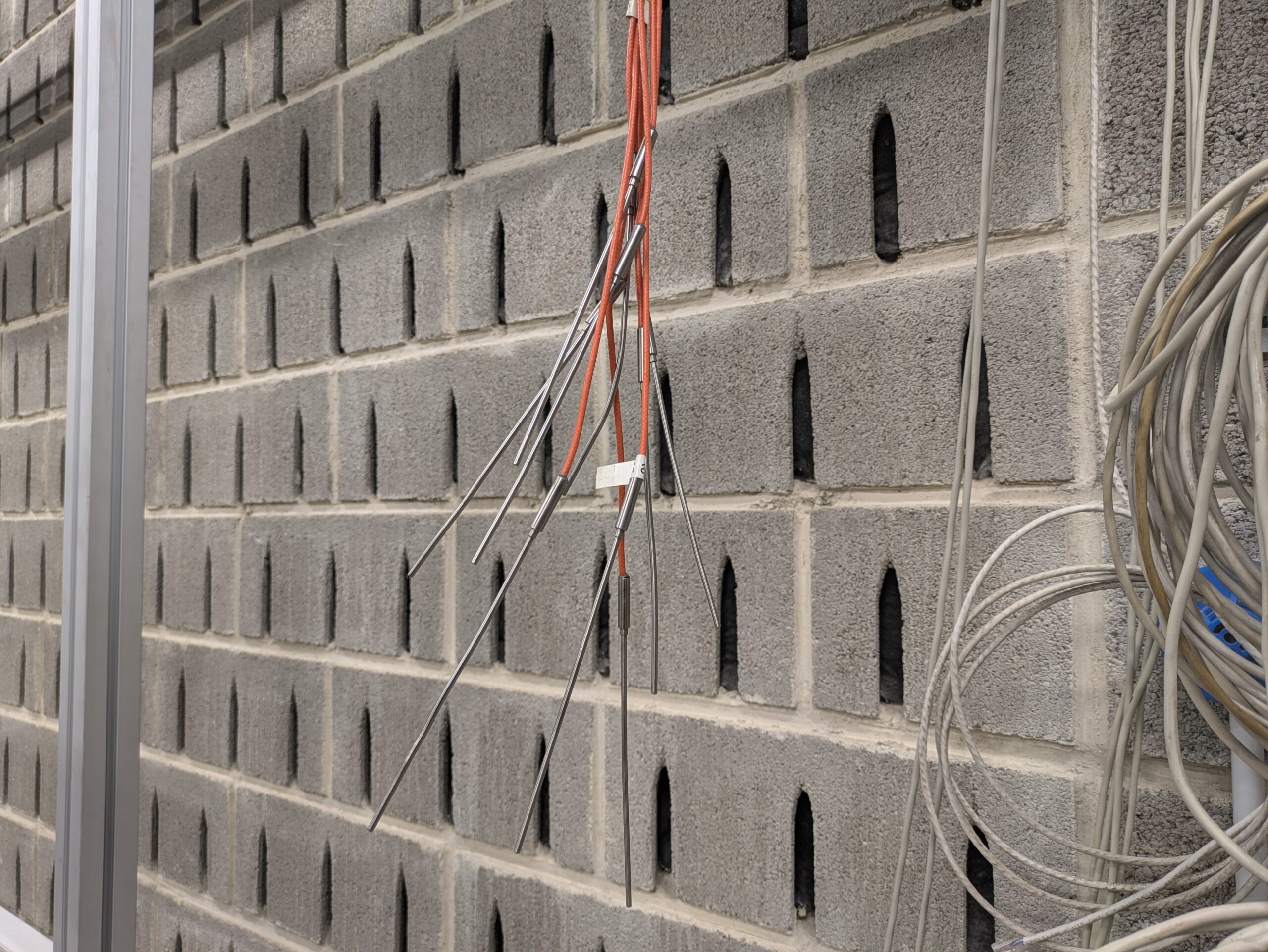

Termopares
Disponemos de termopares de distintos tipos (principalmente K y T) para medidas puntuales de temperatura.
Termorresistencias
Para medidas de temperatura de mayor precisión, disponemos de termorresistencias de tipo PT100 y PT1000.
Cámaras termográficas
En caso de que se desee una medida de superficies completas sin contacto, disponemos de diferentes cámaras termográficas marca FLIR (A400, A70, A8x) y una cámara termográfica de alta velocidad Telops M1K.
Sonido
Si bien nuestros túneles de viento no disponen por el momento de sección de medida anecoica, en ocasiones es necesario realizar medidas acústicas comparativas entre diversos modelos, medidas de percepción de ruido en interior de cabinas o cascos, etc. Para ello disponemos de diversos instrumentos de medida:
Micrófonos diversos
Disponemos de diversos micrófonos Brüel & Kjaer (1/4″ o 1/2″, presión, campo libre y array) para medidas puntuales o beamforming.

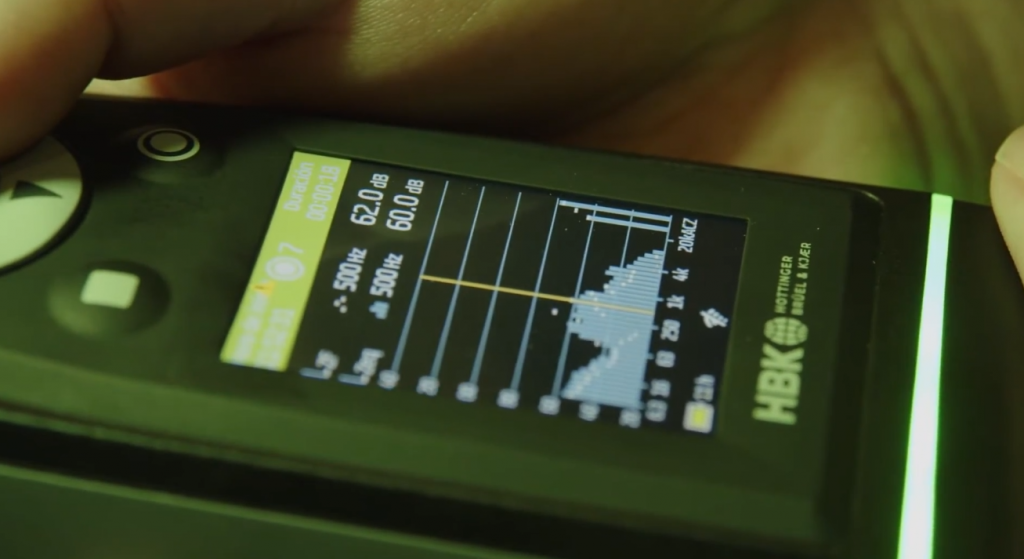

Sonómetros de clase I
Contamos con sonómetros de Clase I de marcas CESVA y Brüel & Kjaer, para medida de parámetros normalizados.
Cámara acústica
Para localizar y cuantificar fuentes de sonido, se dispone de una cámara acústica Head Acoustics modelo VMA II.1.

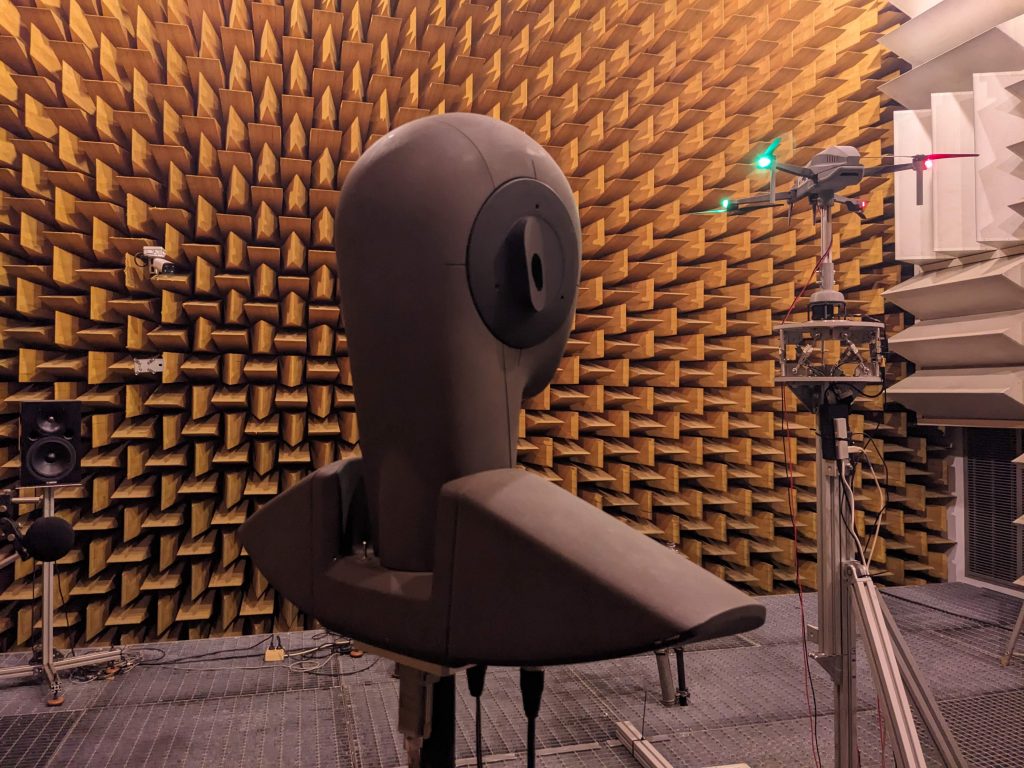

Torso binaural
Para la medida de percepción acústica más realista, enfocada principalmente a estudios psicoacústicos, se dispone de un torso Head Acoustics modelo HDM I.0.
Sondas de intensidad y velocidad
Contamos con sondas de intensidad acústica Brüel & Kjaer y sonda de velocidad de partícula acústica Microflown, para medidas en campo cercano.
¿No encuentra la técnica que busca?
En el caso de que la técnica concreta que busca para su investigación aerodinámica no se encuentre listada en esta página, no dude en contactarnos para consultarnos sobre su caso particular, ya que disponemos de diferentes acuerdos de colaboración con otras entidades tanto de la UPV como externas para poder implementar otras técnicas de medida. También podremos asesorarle para explorar técnicas de medida alternativas que puedan dar una respuesta satisfactoria a sus necesidades particulares.
